АИРВ электродвигатели встраиваемые

Скачать PDF

Назначение: Встраиваемые

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 220 В, ~ 380 В

Номинальная мощность: 0,12 кВт, 0,18 кВт, 0,25 кВт, 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,10 кВт, 1,50 кВт, 2,20 кВт, 3,00 кВт, 4,00 кВт, 5,50 кВт, 7,50 кВт, 11,0 кВт, 15,0 кВт, 18,5 кВт

Номинальная частота вращения: 750 об/мин, 1000 об/мин, 1320 об/мин, 1380 об/мин, 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

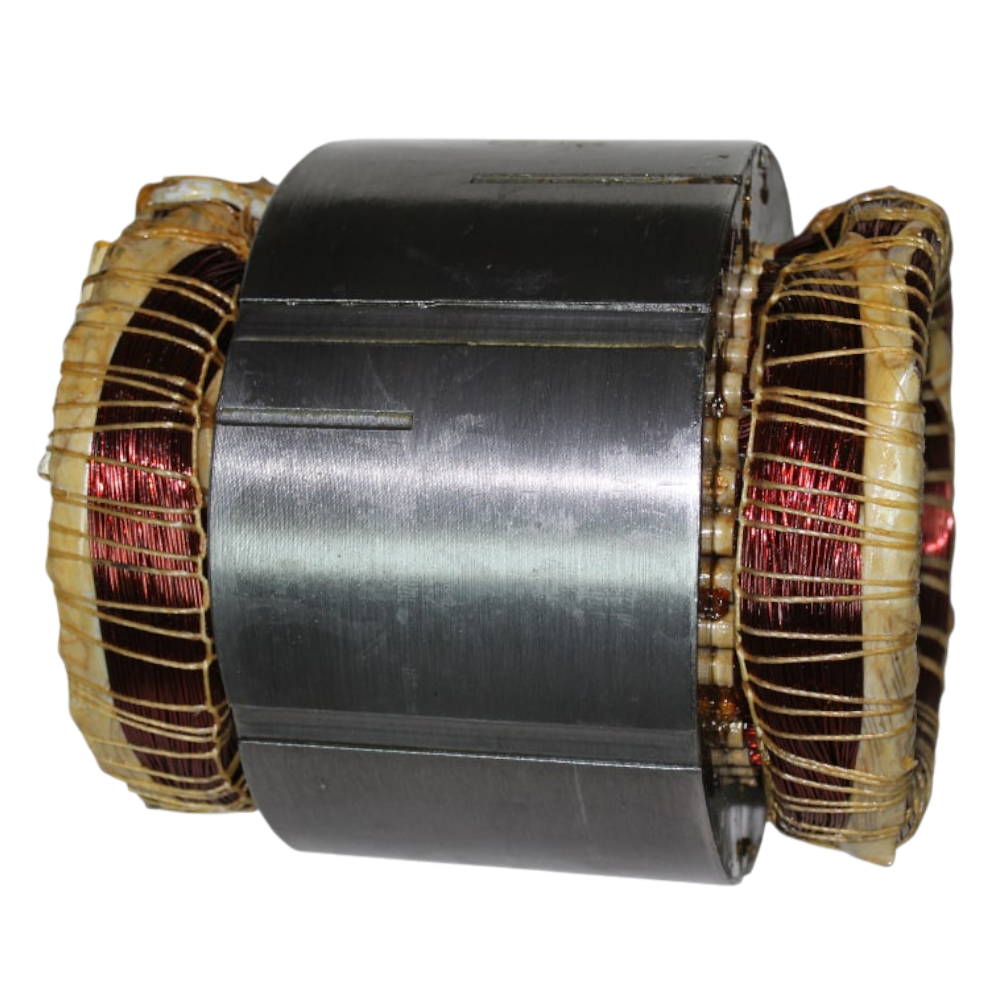

Встраиваемые электродвигатели АИРВ предназначены для встраивания в механизмы и представляют собой сердечник статора с обмоткой и залитый алюминием сердечник ротора без вала. Электродвигатели АИРВ изготавливаются по ТУ РБ-05755950-420-93.

Двигатели АИРВ выпускаются в исполнениях:

  • Общего назначения (трехфазные и однофазные).
  • Швейные.
  • Многоскоростные.

По своим электрическим параметрам электродвигатели АИРВ соответствуют аналогичным двигателям основного исполнения.

В структуре обозначения встраиваемых промышленных электродвигателей АИРВ установочный размер по длине станины расшифровывается как:

  • S – короткая.
  • M – средняя.
  • L – длинная).
  • Отсутствие буквы – единые установочные размеры для статоров (А или В);

Вместо установочного размера по длине станины модификация может содержать обозначение варианта длины сердечника статора (А – короткая, В – длинная). Отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 2, 4, 6, 8
Коэффициент полезного действия (КПД) 50,0-92,0%
Коэффициент мощности cos φ 0,59-0,98
Номинальный ток (Iном) 0,8-20,5 А
Отношение пускового тока к номинальному току (Iпуск/Iном) 1,0-7,5
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 0,30-4,0
Отношение максимального момента к номинальному моменту (Мmax/Мном) 1,55-4,8
Отношение минимального момента к номинальному моменту (Мmin/Мном) 0,7-3,7
Климатическое исполнение Т2, Т3, У2, У3, УХЛ2, УХЛ4
Монтажное исполнение IM1081, IM2081
Высота оси вращения 56, 63, 71, 80, 90, 100, 112, 132, 160, 180
Вес 1,84-45,1 кг

Структура обозначения, пример заказа

АИ
Р
В
63
В
4/2
У3
380
IM1081

Монтажное исполнение

Напряжение питания, В

Климатическое исполнение по ГОСТ и категория размещения

Сочетание полюсов

Установочный размер по длине станины (S, M, L);
Или вариант длины сердечника (А, В).

Высота оси вращения в мм

Встраиваемые

Вариант привязки мощности к установочным размерам по ГОСТ

Название серии

Варианты исполнений

По своим электрическим параметрам и вариантам исполнения встраиваемые двигатели соответствуют аналогичным двигателям основного исполнения - трехфазные общего назначения  и однофазные электродвигатели, швейные, многоскоростные.

Стандартный комплект поставки

  • Электродвигатель АИРВ.
  • Паспорт.

Примечание: при заказе следует оговаривать длину выводных концов, комплектование балансировочными грузами и вентилятором.
